TRAITEMENT DE L’IMAGE - EMETTEURS TELEVISION

Les émetteurs sont modulaires et comportent des boîtiers indépendants.
Le premier, permet de traiter le signal provenant soit du satellite (B.I.S.), il est appelé REDIFFUSEUR, soit un signal hertzien provenant d'un autre émetteur et porte alors le nom de REEMETTEUR. Dans le rediffuseur, le signal B.I.S. est converti en F.I. puis démodulé. Un accès intermédiaire permet de contrôler les signaux audio et vidéo. Ces signaux sont ensuite remodulés à l'aide d'un modulateur à la norme française DVBT.

Téléchargez nos documentations

Micro Gapfiller TNT iso

GAPFILLER TNT SFE

FILTRE ET PREAMPLIFICATION
Filtre de canal à 4 pôles
Préampli 36 dB avec réglage du gain
Filtre réjecteur de l'oscillateur local

TRAITEMENT DU SON - EMETTEURS FM

Emetteurs

Pilotes 30 à 250W avec ou sans codeur stéréo numérique intégré, surveillance par microprocesseur.

Emetteurs complets 30 à 5000W avec ou sans codeur stéréo numérique intégré.

Amplificateurs

Amplificateurs 100 à 5500W transistorisés technologie Mosfet, surveillance par microprocessseur

Amplificateurs à tube 900 à 30 000W

Les motivations pour le choix d'un amplificateur sont diverses. Il faut toutefois savoir qu'une augmentation de puissance apporte une modification sensible de la couverture, lorsque l'on multiplie la puissance par 4. Dans la cas contraire, la déception est au bout de l'investissement et au bas de la facture d'éléctricité.

On optera pour un amplificateur à transistors pour les petites et moyennes puissance. L'obtention de fortes puissances avec les transistors se fait par couplage de modules identiques. La technologie est parfaitement maîtrisée, mais en cas de défaillance d'un élément, le déséquilibre produit peut entraîner d'autres problèmes.

Les amplificateurs à tube sont intéressants pour les fortes puissances. Il sont rustiques, et leurs performances en harmoniques, et inter modulation avec des émetteurs proches, sont supérieures à celles des amplis à transistors. L'inconvénient est l'usure du tube qui peut toutefois être grandement diminuée en faisant fonctionner celui-ci dans de bonnes conditions. On surveillera en particulier la tension de filament qui ne tolère pas d'écart (10% en plus ou en moins raccourci dramatiquement la durée de vie) et le courant de grille.

Pour l'un ou l'autre des types d'amplificateur, on veillera à une bonne ventilation, la différence entre la puissance HF délivrée et la puissance consommée est transformée en chaleur soit en grossière approximation autant de chaleur que de HF.

Amplificateurs de puissance transistorisés

Les modèles EKA150 et EKA250 font appel à une technologie classique. Les puissances supérieures EKA500 jusque EKA5000 sont réalisés en technologie Mosfet.

Un microprocesseur assure les protections en température, TOS, puissance de sortie, alimentation et gère les circuits de mesure. L'affichage se fait sur un écran à cristaux liquides.

Amplificateurs à tube

Ils utilisent des tubes Eimac® en montage grille à la masse. Les réglages sont motorisés. Les circuits de protection surveillent le ROS, la température, le courant de plaque, le courant de grille, la ventilation, la tension de polarisation, la tension de filament, la fermeture des panneaux d'accès, la surtension secteur, la température du transformateur.

CONSOLES

Rami RP200S

RDS

Encodeur FMB10
Digiplexeur FMX410
Automate de diffusion

CODEUR STEREO STC-D

Grâce à son traitement numérique, il permet d'obtenir une diaphonie égale à celle de la source. Le signal est pré-accentué à 50µs, et atténué de 30dB de 20à 100Khz.

TRAITEMENT DU SON

IDT Soundstyle

IDT FM Sound Design

COMPRESSEURS

Voici " pour le meilleur et pour le pire " quelques conseils:

• Eviter les compresseurs économiques destinés à la sono qui ne donnent pratiquement aucun résultat en radio, notamment pour la limite des 75Khz.
• Il vaut mieux un traitement de son simple, facile à régler et bien réglé, qu'une usine à gaz mal maîtrisée.
• Réserver les réglages à un personnel qualifié, verrouiller l'accès, se méfier de celui "qui connaît".
• Ne pas modifier sans cesse les réglages.
• Préférer les traitements de son mémorisant plusieurs réglages commutable
• Adapter le traitement à son public.
• Bannir les équaliseurs externes.
• Ne pas cascader des traitements de son pour éviter le "pompage".

IDT Soundstyle

Processeur 4 bandes analogique, codeur stéréo.

10 préréglages usine + presets client, sélectionnables par simples contacts

Accès aux réglages par PC sous Windows (3.1, 95 ou NT)

Pilotage par Modem

Rack 19" 4u

En option entrées/sortie digitales AES/EBU

Evolution possible vers le Sound Design

Caractéristiques :

DT Sound Design

Il s'agit ici d'un processeur jusqu'à 10 bandes, chaque bande étant redéfinissable par l'utilisateur. Tous les paramètres sont accessibles grâce au logiciel fourni.

Conception modulaire permettant d'adapter la configuration aux besoins et au budget.

Les caractéristiques d'entrée et sortie sont identiques au SoundStyle.

Petits conseils pratiques, prévoir:

• Quelques entrées supplémentaire
• le raccordement de l'insert téléphone

Les Plus:

• Plusieurs bus de sortie
• Le monitoring tuner
• Le micro d'ordre
• L'entrée programme extérieur indépendante
• Le générateur BF incorporé
• Tranches amovibles
• Alimentation fantome des micros
• Vumètre à Leds
• L'insert téléphone incorporé

Obligatoire

• Les potentiomètres protégés
• La pré-écoute avec Vumètre
• Les starts sur toutes les entrées
• Sortie enregistrement et auxiliaire
• Le raccordement pour l'insert téléphone

Eviter

• Les vumètres à aiguille minuscules
• les consoles de prise de son à tranches mono
• les consoles type DJ

PILOTES PLL/C (CS)

Disponibles en 30W (C) et 100W (CS). Ils disposent de 4 entrées de modulation: mono avec pré-accentuation (50 et 70µs), MPX, et deux SCA.

Un microprocesseur assure la contrôle de la fréquence au pas de 10Khz, de la puissance, les protections et l'affichage des paramètres de fonctionnement.

CONSOLES

On préférera les Vumètres à leds plutôt qu'à aiguille à cause de l'inertie de ces derniers et l'on n'oubliera pas que si un prix élevé n'est pas gage de qualité, un prix trop bas n'apporte pas la qualité.

RAMI RP2000S

Il s'agit d'une console modulaire, une des mieux pensées pour l'usage radio, notamment par les fonctions de son bloc de sortie. Elle peut être équipée de potentiomètre à piste plastique dont la durée de vie est nettement supérieure aux traditionnels carbone. Sa fabrication est de très bonne qualité, et se répercute sur la qualité sonore. Les fonctions sont intuitives et à l'usage on ne sait pas comment on a pu faire sans une RP2000S.

Elle offre un large choix d'entrées micro, ligne, symétriques ou asymétriques.

Tous les modules d'entrée intègrent un VCA, le son ne transite pas par les faders ni les commutations.

Elle est disponible en plusieurs tailles de base de 11 et 14 tranches encastrables et 15, 24 et 30 modules comme sur la photo.

Elle peut recevoir un module d'entrée numérique au format AES/EBU ou S/PDIF ainsi qu'un module de sortie aux même formats avec entrée et sortie synchro.

Les starts peuvent se faire par un commutateur, fader monté, ou au fader.

Le bloc de sortie intègre la connexion de deux inserts téléphone
RAMI Compact 2000

C'est la petite sœur économique de la RP2000 en version monobloc. On retrouve les mêmes fonctions sauf le numérique et une configuration figée avec 10 entrées + 1 seule entrée insert. Comme la RP2000S elle peut être équipée de potentiomètres à piste plastique.

AEV MMS412

Il s'agit d'une table modulaire (8 à 24) économique disponible en version encastrable ou version table. La MMS412 dispose de toutes les fonctions nécessaires en radiodiffusion et offre un excellent confort d'utilisation. Elle peut être équipée d'insert téléphonique en tele audioconférence et d'un amplificateur de contrôle.

RDS

Le système RDS (Radio Data System) permet la diffusion de données sur une sous porteuse à 57Khz. Ces données permettent de façon visible pour l'utilisateur: l'identification du programme, le suivi automatique des fréquences lors des déplacement du récepteur, la réception prioritaire des informations de circulation routière. En mode transparent pour l'utilisateur il identifie le type de programme et permet par la fonction EON de basculer sur un programme de type équivalent. Cette fonction est rarement implémentée par les opérateurs, car elle causerait le basculement sur une station de même format, donc concurrente... Le RDS permet également la transmission de messages de paging et de radio texte, mais ces fonctions ne sont pas autorisées en France.

Aztec FMB10/FMB40

Voici deux codeurs RDS qui diffèrent simplement par les possibilités offertes à l'utilisateur.

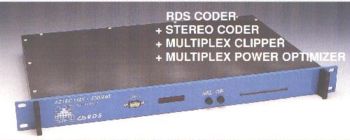

Digiplexeur AZTEC FMX410/FMX440

Il s'agit d'un appareil hybride regroupant les fonctions de codeur RDS, codeur stéréo, clipper MPX et optimiseur MPX.

Côté RDS on retrouve les fonctions des FMB10 et FMB40. A cela s'ajoute un codeur stéréo digital, un clipper d'une redoutable efficacité sans aucune altération du son, et un optimiseur permettant de gagner 5dB sur le MPX tout en respectant les 75Khz.

On dispose sur ces deux appareils d'entrées analogiques symétriques et numériques au format AES-EBU.

Tous les paramètres sont sauvegardés dans 3 configurations différentes, qui peuvent être rappelées à la demande.

ACCESSOIRES D'EMISSION

CABLES COAXIAUX
Les câbles, utilisés en réception, présenteront une impédance de 75 Ohms du type CO 14 SAT ou 50 Ohms du type FHJ 150 ou LDF 450, 550 ou 650.
Pour la réception satellite, nous conseillons le câble C012A pour les faibles distances (< 20 m) et CO14 SAT pour les distances plus importantes.
Pour la réception Hertzienne nous préconisons du câble 50 Ohms.
Nous conseillons du câble FHD150, RG213 ou CO22.
Pour l'émission nous conseillons du câble de type HELIAX LDF 450 550 ou 650.

CONNECTIQUE
Les fiches utilisées sont adaptées aux câbles et matériel mis en oeuvre.
Elles sont du type BNC ou SUBCLIC pour tous les discordages. Les pontet sont acceptés pour les pontages de module destinés aux émetteurs simplifiés de petite puissance. Les connecteurs sont de type "N" 50 Ohms pour toutes les liaisons H.F.

MULTIPLEXEUR

A cavité, impédance 50 Ohms.
Affaiblissement maximum : 1 dB
ROS Maximum : 1.3.

COUPLEUR BOITES DE JONCTION
A faible perte.
Impédance 50 Ohms.
Pour coupler 2, 3 ou 4 antennes ou sorties à un même émetteur.

REPARTITEURS 2 VOIES
1/3 . 2/3
1/4 . 3/4
1/5 . 4/5

ANTENNES

ANTENNES FM

Tous types : omnidirectionnelles, Yagy, panneau, polarisation horizontale, verticale et circulaire.

Coupleurs 2, 3, 4 voies jusque 10KW.

Cavités double jusque 5000W

Duplexeurs jusque 5000W.

Pour les antennes, coupleurs, cavités, duplexeurs, la connectique est adaptée à la puissance de service.

ANTENNES de RECEPTION TELEVISION (HERTZIEN):

Log périodique avec radôme de protection, gain 10 dBi, ROS < 1,3.
Polarisation H ou V - ouverture moyenne à + 5 dB 50° V et 65° H. fiche N adaptée en 50 Ohms. Rapport avant/arrière > 25 dB.
Afin de réaliser des économies sur les émetteurs de faible puissance, nous acceptons des antennes de type semi-professionnel pour les réceptions VHF ou UHF.

ANTENNE PARABOLIQUE POUR RECEPTION SATELLITE

Nos antennes, fabriquées en résine polyester, apportent toute garantie de résistance dans le temps. Le soin apporté à leur fabrication (RMS) vous garanti les meilleures performances.
Sur demande, nous pouvons les équiper d'un système dégivrant ou d'un radôme de protection (zone de montagne) qui garanti la stabilité en température de la parabole.
Les sources, de type WR 75, sont étudiées pour éclairer au mieux la parabole, favoriser la polar croisée et rejeter les fréquences parasites.
Nous possédons toute une gamme d'antennes de 0,50 m à 5 m et de 0,8 à 15 Ghz.
Nos convertisseurs (1ère conversion) sont du type HEMT à faible bruit.

ANTENNES PARABOLIQUES PROFESSIONELLES

0,8 - 1 - 1,5 - 1,9 - 2,4 - 10 - 12 - 15 GHz.

Exemple à

AUTRES FREQUENCES, sources, dipôles ou col de cygne, nous contacter.

Gain de l'antenne:

G = 17,8 dB + 20 log ( f x D) G en dB, f en GHz, D= diamètre en mètre

Facteur de mérite:

G/T = G0,5dB - 10 log [(0,9 x Ta) -260 + (290 x 10 F/10)]

G=Gain de l'antenne en dB, F= facteur de bruit du convertisseur en dB et Ta= température de bruit de l'antenne en degrés Kelvin (valeur moyenne 150°)

Soustraire 1 dB de vieillissement et 1 à 2 dB en cas de givre.

Rapport porteuse sur bruit:

C/N = G/T + PIRE -30 dB - 20 log f

Pire télécom 50 dBW, réaliser le calcul sur 48 dB pour sécurité. F en GHz.

Gain de l'antenne:

G = 17,8 dB + 20 log ( f x D) G en dB, f en GHz, D= diamètre en mètre

Facteur de mérite:

G/T = G0,5dB - 10 log [(0,9 x Ta) -260 + (290 x 10 F/10)]

G=Gain de l'antenne en dB, F= facteur de bruit du convertisseur en dB et Ta= température de bruit de l'antenne en degrés Kelvin (valeur moyenne 150°)

Soustraire 1 dB de vieillissement et 1 à 2 dB en cas de givre.

Rapport porteuse sur bruit:

C/N = G/T + PIRE -30 dB - 20 log f

Pire télécom 50 dBW, réaliser le calcul sur 48 dB pour sécurité. F en GHz.

ANTENNES d'EMISSION TELEVISION

* De type panneau 4 dipôles, fiche N 50 Ohms (fichier à téléchager)
* De type log périodique , fiche N 50 Ohms
* De type panneau à fente, fiche N 50 Ohms

SITE DE RADIODIFFUSION

ABRI TECHNIQUE ET PYLONE

CONSTRUCTION D'UN BATIMENT ABRI POUR SYSTEME DE DIFFUSION TELEVISION COMPRENANT:

Massif pour support de pylône.

Terrassement en pleine masse, béton dosé à 350 Kgs/m³ avec armature ferraillée à 30 Kg/ m^3.
Dimension du massif m X m X m avec armatures conformes aux réseaux d'état EDF.

Abri:

Dimensions 4m X 4m X Hr 3,00 m intérieures.
Décapage, terrassement en tranchée, remplissage en béton de fondation dosé à 250 Kgs/m³ y compris armatures.
Maçonnerie en élévation d'agglos creux de 0,15 d'ép. Hourdés au mortier de ciment.
Enduit extérieur et intérieur.
Dallage béton avec chape et mise en place d'une grille siphoïde.
Couverture par dalle BA étanche et débord avec goutte pendante.
Fourniture et pose de 2 grilles de ventilation.
Fourniture et pose d'une porte métallique avec serrure de sécurité avec protection anti-rouille et peinture ou galvanisée.

Electricité comprenant:

1 éclairage intérieur avec simple allumage.
1 éclairage extérieur par hublot étanche.
6 prises accessoires de 10 A + T.
1 tableau de répartition
1 disjoncteur différentiel pour les prises accessoires.
1 chauffage par convecteur de 1000 Watts max..

Travaux extérieurs comprenant:

1 goulotte de 1,50 m pour passage des câbles.
Exécution d'une tranchée sur le pourtour de l'abri à une distance de 0,70m pour pose d'une prise de terre.
Exécution d'une clôture grillagée de 2,00ml de hauteur sur le pourtour du site. Clôture avec grillage et fils galvanisés posés sur poteaux béton ou galvanisés.
Porte d'accès extérieure avec cadre et métal déployé et serrure.
Les prix de réalisation s'entendent pour un terrain plat, supposé sans eau et sans rocher, accessible à tous véhicules.
Toute modification du devis d'origine entraînera la création d'avenants supplémentaires.
Garantie dommage ouvrage.

LA PROTECTION FOUDRE

Les sites radioélectriques doivent être protégés contre les risques de foudre

Fichier à télécharger (lien)

PROTECTIONS COAXIALES CONTRE LA FOUDRE

Protégez vos précieuses installations électroniques contre les décharges électrostatiques et les surtensions dues à la foudre !
Pour tous systèmes RADIO, CATV. CCTV, WIFI, etc.
Trop d'utilisateurs voient leurs installations détruites par la foudre, véhiculée par le câble coaxial.
Ne soyez pas la prochaine victime!
Laissez les modules WS vous protéger contre les dommages de surtension électrique, les phénomènes d'électricité statique et la foudre.

Protections coaxiales contre la foudre fichier à télécharger (lien)

GROUPE ELECTROGENE

11,2 KW, moteur LISTER type LPW2 entraînant à 3000 tr/mn un alternateur de 11,2 KW en 220 V MONO - 50 hz, avec:

Filtre à air

Radiateur attelé

Démarreur électrique avec batterie au plomb montée

Sécurités pression d'huile et température d'eau

Préchauffage eau

Réservoir journalier incorporé au châssis à remplissage direct

Silencieux d'échappement standard monté

Tableau de commande et de contrôle automatique type PICO 1,2 monté sur groupe et tel que défini:

a) en facade:

Les appareils de contrôle et de commande:

1 ampèremètre à aiguille

1 voltmètre à aiguille

1 fréquencemètre - tachymètre à aiguille

1 compteur horaire

1 bouton d'arrêt d'urgence

1 commutateur de fonctionnement "auto/manuel/test/arrêt"

1 commutateur manuel de démarrage du moteur et position préchauffage

1 jauge gas oil

1 jeux de LEDS de signalisation

Défaut de pression d'huile

Défaut de température d'eau

surcharge alternateur

non démarrage

excitation de l'alternateur de charge

niveau bas de gas oil

b) à l'intérieur:

automatisme de démarrage 3 tentatives

Temporisations fixes: - 2 secondes contre microcoupures

- 5 secondes pour stabilisation de la tension et de la vitesse

- 120 secondes pour arrêt différé du moteur

le dispositif d'action de sécurité provoquant l'arrêt du moteur avec:

défaut de pression d'huile

défaut de la température d'eau

actionnement de l'arrêt d'urgence

Chargeur de batteries automatique

préchauffage d'eau du moteur

organes de protection auxilliaires

fusibles de protection du circuit de contrôle

Niveau sonore < 85 dB à 1 mètre

Cuve de 500 litres à remplissage manuel.

Information complémentaire à télécharger

LA TELEGESTION

La télégestion permet de gérer à distance les sites par modem à l' aide d'un micro-ordinateur. Les points à surveiller sur ce type de sites sont les suivants :

I) Contrôle de l' alimentation 15 V et 33V ( démodulateur satellite ) :
Si elle ne fonctionne pas, cela provient, soit d'une coupure de courant, soit de l'action de la foudre .

II) Contrôle d' une ou plusieurs alimentations:
convertisseur , amplificateur , etc .

III) Contrôle de la sortie vidéo de chaque chaîne :
- Réception des chaînes reçues par satellite : si toutes les sorties vidéo sont en panne, problème avec la parabole ou avec son câble de réception ( déduction par élimination ).
– Réception hertzienne : en l'absence de signal , problème avec l'antenne ou avec son câble de réception ( déduction par élimination ).

IV)Contrôle du débit de chaque amplificateur
La consommation normale d'un amplificateur est stable. Si le niveau devient inférieur, il est nécessaire de changer un ou plusieurs transistors .

V) Contrôle de la température du local :
Seuil = 50°

VI) Contrôle d'accès du local :
Signal d'alarme lors de l'ouverture de la porte .

VII) Réenclenchement :
Réenclenchement automatique du disjoncteur ou mise en route du groupe électrogène.

MATERIEL DE TELEGESTION

Le matériel à installer sur site pour enregistrer ces informations, comprend

Tableau N°1:

- un relais pour la tension d'alimentation de 15 V
- un relais pour la tension d'alimentation de 33 V
- un relais pour chaque sortie vidéo
- un relais par signal hertzien

Tableau N°2:

- un relais pour la tension de chaque alimentation 24V. de chaque amplificateur .
- un " relais de type klixon " de contrôle du seuil de température du local.
- un relais de détection H.F. par amplificateur.

LOCAL TECHNIQUE

! - un capteur à l'ouverture de la porte

LES EQUIPEMENTS

1 Unité Centrale FORCE PLUS TS et son embase, comprenant plusieurs voies de communication :
- un Minitel
- un modem
- une imprimante avec sortie RS 232
- etc. ...

- une Extension 20/4/8 et son embase, comprenant :
- 20 Entrées tout ou rien
- 4 Sorties tout ou rien
- 8 Entrées analogiques

Les Entrées T.O.R. distinguent deux états : Ouvert/Fermé , Repos/Fermé.
Elles sont commandées par une présence ou une absence de tension
Les Entrées Analogiques universelles 12 bits acceptent des mesures de tension de 0 à 20 V, de courant de 0 à 20 mA ou d'impédance de 0 à 2 kOhms.
Les sorties T.O.R. sont actionnées par relais pour commander du courant continu ou alternatif.

CAHIER DES CLAUSES GENERALES

Nos rediffuseurs ou réémetteurs sont livrables en bande I, III, IV ou V, dans toutes les normes.

D'origine, notre matériel n'est pas pourvu de système automatique de secours ou de mise en marche ou d'arrêt à distance.

Les conditions climatiques de fonctionnement sont stipulées dans nos fiches techniques.

Présentation :

Pour des raisons d'économie et de facilité d'emploi, nous conseillons la fixation murale de nos platines ou l'utilisation de nos armoires verticales (avec ou sans ventilation en face avant).

Tous nos modules sont également adaptables dans nos montages en rack 19" horizontal ou vertical (avec ou sans ventilation).

Matériel de secours :

Tous nos produits étant modulaires, il est aisé de prévoir une liste de matériel de secours.

Nous garantissons l'interchangeabilité de nos modules.

Contrôle de fonctionnement:

Nos systèmes étant modulaires, chaque module est aisément identifiable par sa référence.

Le fonctionnement de l'alimentation est visualisé.

Sur demande, nous pouvons réaliser un boîtier de télésurveillance contrôlant les valeurs suivantes :

tension d'alimentation générale et des amplificateurs de puissance,

puissances de sortie image et son,

oscillations locales,

courants des amplificateurs

etc. ...

Pour un contrôle régional, nous pouvons commuter par ligne téléphonique à une centrale de réception, commutable à un Minitel ou un ordinateur. Cela permet un contrôle des émetteurs de la région avec possibilité d'adjoindre une alarme.

Mesures

Un dossier de mesure de nos produits peut-être fourni sur simple demande.

Les clients souhaitant réaliser un contrôle de conformité à leurs spécifications techniques peuvent disposer, sur leur simple demande, d'un appareil provenant de notre stock.

Les caractéristiques contrôlées reconnues et conformes à nos fiches techniques feront foi.

Contrôle :

Un contrôle de qualité et une recette technique pourra être réalisée par nos clients dans nos ateliers avant livraison.

Les remarques devront être formulées sous 48 heures, un nouveau rendez-vous sera fixé contradictoirement pour recette définitive.

Tout matériel accepté hors recette est considéré comme conforme à nos spécifications.

Tous nos prix s'entendent nets hors taxe, soumis à T.V.A. 20,60 %.

Le matériel est livré complet, monté sur supports (armoires verticales ou rack 19°).

Les modules sont assemblés, testés, prêts au fonctionnement.

Garantie:

Les matériels sont garantis pièces et main d'oeuvre de réparation, pendant une durée de 1 année à compter de leur date de livraison.

Cette garantie porte sur la totalité des matériels fournis par nos soins.

Le matériel reconnu défectueux sera réparé ou échangé gratuitement.

Sont exclus de la garantie :

- les catastrophes naturelles, tempêtes, dégâts des eaux, avalanches,...

- cas de foudre,

- dégradations, vol, malveillance, actes de vandalisme,...

- utilisation ou manipulation par des personnes non autorisées.

- plus généralement, sont exclus de la garantie, les dommages faisant habituellement l'objet d'une couverture par les Compagnies d'Assurance; celles-ci restant à la charge de l'exploitant.

A l'issue de la période de garantie, les matériels seront échangés ou réparés sur la base du tarif SFE en cours à cette période.

Nous garantissons un approvisionnement des pièces détachées ou leur remplacement pendant une durée de 10 ans.

Transport:

Les coûts de transport des marchandises seront facturés en sus, avec assurance.

SFE ne pourra en aucun cas être tenu pour responsable d'avarie ou de retard survenant pendant le transport. Les marchandises voyagent aux risques et périls du destinataire.

Paiement:

Sauf cas particulier, nos devis n'incluent ni installation, ni mise en œuvre.

Nos propositions sont valables 3 mois à dater de leur édition.

Le marché devra être notifié en exemplaire unique.

Le paiement du matériel s'effectuera de la manière suivante:

· - acompte de 30 % joint à la commande.

· - Le solde par paiement comptant à réception de facture émise dès la livraison et la recette des travaux.

Les marchandises livrées resteront la propriété de SFE, jusqu'à libération intégrale des sommes dues, (Loi 80335 du 12.05.80).
