FAISCEAUX NUMERIQUES SFE
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
“les solutions sans fil”
Gamme de produits professionnels 2,4 et 5,8 GHz

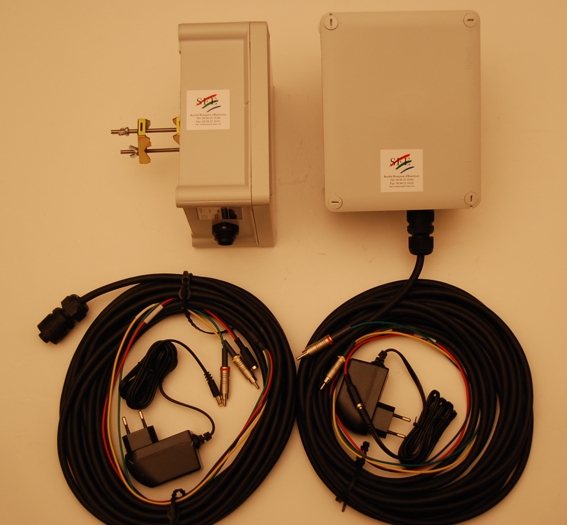

KIT FAISCEAUX VIDEO, AUDIO
- SHF - 2,4 ou 5,8 GHz
Pour caméra fixe ou dôme,
avec ou sans interface de télémétrie
(RS 232, RS422 ou RS485) en 433 ou 868 MHz
Portées jusqu'à 8000 mètres
à vue ( longue distance export 30 km et plus).
Caractéristiques
techniques des faisceaux hertziens SFE
RADIODOME RD58 analogique
Faisceau hertzien vidéo + audio en bande 5,8 GHz et télémétrie en bande 868 MHz
Portée 4000m à vue d'antennes
Emetteur 5,8 GHz - 25 mW - Conforme à
la norme ETS 300 440
Caractéristiques
techniques du kit radio
Faisceau Hertzien vidéo et audio 5,8 GHz
-TRANSMISSIONS MICRO-ONDES VIDÉO ET AUDIO
DE HAUTE QUALITÉ -
Spécifications: 6 canaux synthétisés dans la
bande 5725-5875 MHz - 27 MHz de largeur de bande - 25mW e.i.r.p.
(+14dBm) - figure de bruit < 10dB - seuil de réception
< -70dBm - dynanique d’entrée -20dBm -75dBm - sortie
antenne SMAF F 50 Ohms - VIDÉO 1Vpp 75 Ohms C.C.I.R. 405-1
Largeur de bande 25Hz - 6 MHz +- 2dB, AUDIO 0 dBm/600 Ohms - deenphasiis
50µs - bande passante 30Hz - 14 Khz +- 2dB, Température
d’utilisation -20°C. +55°C - Alimentation 10-15 Vdc
(400mA max.), ANTENNES: standard type hélice 14dB (1000m
à vue), option antennes panneau ou parabole réception
(jusqu’à 15 km à vue).
Homologué pour l’usage en Europe selon la norme I-ETS
300 440
Caractéristiques
techniques
RESEAUX NUMERIQUES
SANS FIL
Les réseaux sans fil apportent une solution
simple et abordable pour tout utilisateur voulant s’affranchir
des câbles dans une connexion point à point ou multi-points
(réseau Ethernet).
La technologie utilisée
assure une immunité exemplaire face aux interférences
électromagnétiques, une excellente robustesse et intégrité
et une très bonne sécurité vis à vis
de systèmes extérieurs.
Les systèmes fonctionnent sur les bandes I.S.M. (Industrial,
Scientific, Medical) en 2.4GHz et 5,8 GHz et sont utilisables de plein droit sans
licence en France et dans la plupart des pays.
La portée à débit max varie de 1500 à 8000m selon modèle.
Pour réaliser des ponts hertziens, il est possible
de connecter une antenne directive pour étendre la distance
à plus de 10kms à vue.
Solutions vidéo et réseau numérique sans fil
Applications vidéo surveillance:
Vidéoprotection urbaine
VPU - Domaine Public /sécurité urbaine - Sécurité privée
- Commercial - Médical
Le RLR (réseau Local Radio) à haut débit
est la solution moderne pour les installations de vidéo surveillance
sur sites distants
Nos solutions numériques
schéma de principe vidéosurveillance sans fil en radio
FAISCEAUX HERTZIENS
NUMERIQUES
Nouveaux, les kits faisceaux ANANUM en 2,4 GHz ou 5,8GHz, à saut de fréquence , sont destinés à transporter en numérique le signal d’une caméra analogique ou HDMI, avec un temps de latence extrêmement faible <30ms.
Ces kits de transmission radio sans fil sont destinés aux systèmes vidéo en déplacement (arbres, obstacles métalliques, pont roulant, ascenseurs, vidéo mobile, robotique, caméra embarquée,etc.)
FAISCEAUX HERTZIENS NUMERIQUES ETHERNET IP
Nos faisceaux numériques haut débit sont de la classe 300 Mbits/s, mais nous préférons parler en débit réel ou débit utile TCP ou UDP testés.
Expliqué simplement, le débit utile est celui qui concerne uniquement le flux de données, hors corrections d’erreurs et gestion de la liaison.
Notre nouvelle antenne « client » WH-1010-A , bande 5 GHz, protocole « propriétaire » protégé du wifi, dispose d’une seule carte radio à 38 Mbits utiles et d’une antenne intégrée 19 dBi (20°). Cette antenne « économique » est parfaitement adaptée pour rapatrier les signaux de caméras IP distantes vers un point central.
Notre antenne WH-3001-A intègre un switch et dispose dorénavant d’une sortie PoE 48V DC pour alimenter directement votre caméra (seconde sortie en option).
Outre nos modules point à multipoints de la série WH10 ou 30-xx, pouvant disposer jusqu’à 3 cartes radio, antenne intégrée + sorties d’antennes supplémentaires, dans notre gamme RADIOBRIDGE point à point, vous trouverez :
Le modèle RB 1001 A dispose d’un débit utile de 38 Mbit/s et RB 3001 A de 65 Mbits/s
Le modèle RB-71-10-N-A dispose d’un débit utile de 100 Mbits/s et le RB-71-15-N-A-21, dispose d’un débit utile de 150 Mbits/s en TCP, pouvant aller jusqu’à 164 Mbits en UDP. Le débit indiqué concerne l’ensemble d’échanges de flux. Ce débit doit donc être partagé entre les 2 sens de transmission en cas de transmission FULL DUPLEX, soit environ 80 Mbits/s par côté. Aussitôt qu’un sens diminuera son besoin de transmission, l’autre côté disposera de plus de débit (jusqu’à 140 Mbits/s utiles en TCP, soit plus de 160 Mbits/s en UDP).
Le modèle RB-71-15-2-N-A-21 disposant de 2 cartes radio (4 canaux) sur antennes intégrées et extérieures.
En full duplex permanent, nous estimons, simultanément dans les 2 sens, un flux utile de 100 Mbits/s, sans saturer l’Ethernet. En termes de débit, cela nécessite que l’ensemble du réseau soit lui-même GIGABIT : câble, switch, etc…
La liaison radio devra être impérativement établie à vue d’antennes.

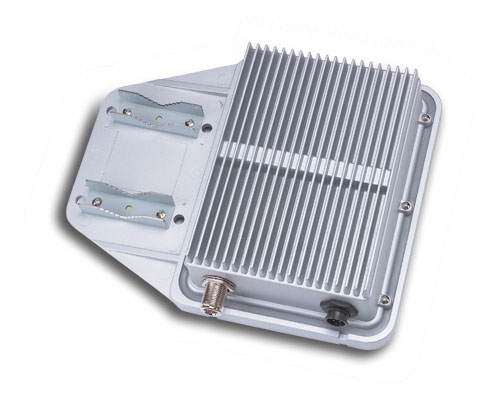

NOUVEAU RADIOBRIDGE NUMERIQUE A HAUT DEBIT
RADIOBRIDGE SFE WH-30-xx
fonctionne en mode propriétaire
Il permet de transporter les flux TCP-IP d’un réseau de vidéosurveillance équipé de caméras IP ou d’un réseau informatique
Caractéristiques
techniques de nos faisceaux radio numérique Ethernet IP
Les applications sont nombreuses et variées: Câblage
difficile ou coûteux, installation temporaire sur un site,
machines mobiles raccordées au réseau, remplacement
de lignes louées, connexion Internet à distance sans
fil, rapidité et souplesse de mise en oeuvre, etc…

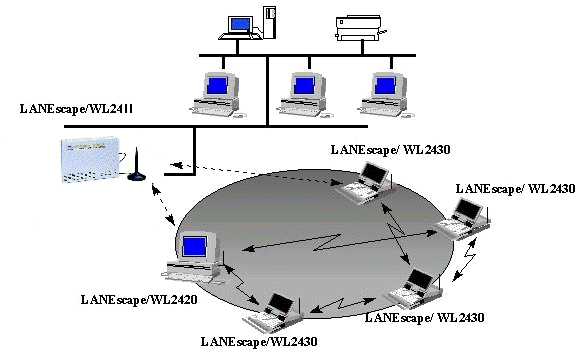

PRINCIPE DE FONCTIONNEMENT
mode point à point
mode itinérant
mode pont
APPLICATIONS
RESEAUX DE VIDEOSURVEILLANCE en IP - RESEAUX INFORMATRIQUE TCP-IP
Réseau de vidéosurveillance urbaine.
Environnements de câblage difficile: Bâtiments anciens
et historiques (musées, hôtels, châteaux, etc...).
Environnement ou le câblage est difficile d’accès
ou onéreux
Environnements en constante évolution: Bureaux provisoires,
commerces, grande distribution, etc...
Réseaux locaux provisoires, besoins en période d’affluence:
commerces, compagnies aériennes,
groupes de travail, séminaires, expositions, chantiers, etc...
Utilisateurs de PC portables connectés au réseau :
Personnel médical, commerces, transpalettes, etc...
PME et professions libérales: Installation simplifiée,
rapide, souple et sans fil
Industrie: remplacement de collecteurs tournants et d’enrouleurs
de câbles, remplacement de liaisons fibre-optique ou câble.
Vidéo mobile: ascenceur, robots, engins mobiles, drone, etc...
Internet: accès au Web depuis plusieurs postes sans fil,
projet écoles 2000, fournisseurs d’accès, etc
…
Caractéristiques
techniques
CS 60 & CS 200 - Microwave
barrier - Barrières hyper
Long Range Outdoor Detector 60 & 200m
Protection périmétrique
FEATURES
" Range Detection: up to 200m (CS 200)
" Operating Temperature: -40°C to +60°C
" Power Input 12-30Vdc
" Small animals and precipitations don`t cause false alarm
" Immunity to EMI
" Protection from
- disappearense of power supply and reserve power supply simultaneously
- removing the block cover
- block breakage
- electromagnetic influence on receiver with the masking aim.
DESCRIPTION
CS 200 is designed for guarding large areas and can be used to control
the approach to the building. The barrier can also block the perimetres
of the using activities. This barrier rejects an interference of
birds and small animals, due to original method of false alarm cut.
Also provides detection of the person moving " in complete
growth" or " having bent".
Protection zone is on the picture. CS 200 Is designed for continious
round-the-clock work and keeps the characteristics with temperature
of an environment from a minus of 40 degrees C up to plus of 60
degrees C and relative humidity of air up to 98% with temperature
of 35 degrees C.
The Length of protection zone: 10...200 m.
Width of protection zone (for length 200 m) about 5 m ;
Height of protection zone (for length 200 m) about 1.8 m ;
Maximum height of grass on the ground - 0.3 m.
Maximum height of snow on the ground - 0.5 m.
DETECTION PATTERNS
· The transmitter - 1 piece.
· The receiver - 1piece.
· Complete set of assembly parts (including binding band).
· Complete set of cables (1,2 and 3).
· The instruction of installation, set-up and operation.
TELECOMMANDES
Système de gestion des alertes
Balise-déport d'alarme ou de transmetteur téléphonique
Tous transferts d'alarme
Intrusion, incendie, machinerie ,
montée des eaux, avalanches, arrêt
d'urgence en sécurité active, etc. ...
Caractéristiques
techniques
RADIO-MODEMS
INTERFACES DE TELEMETRIE 433 ET 868 MHZ
Les nouvelles interfaces de télémétrie HACCOM
radio-modem sont disponibles sous forme de modules autonomes pour
toute application de télémétrie en RS232 ou
RS 485.
Ces modems radio peuvent également être intégrés
dans la famille de faisceaux vidéo AV-24 et AV-58 comme interface
de telemetrie pour la commande en RS232 ou en RS485 de caméras
de type dômes ou tourelles.
433
MHz
Radio-modem 433 MHz 10mW
Canalisation:
434,6940 MHz
434,2332 MHz
433,1580 MHz
433,9260 Mhz
Programmation par cavaliers
Débit: 1200, 2400, 4800 et 19200 bits/s
Programmation par cavaliers
Interface: Half duplex, RS232 ou RS485
8 bits sans parité
interfaces transparentes
codage à correction d'erreur
Programmation par cavalier
Puissance de sortie 10 mW (10 dBm)
Sensibilité meilleure que -110dBm (9600 bits/s Teb=10-3)
Température: -20°C à +60°C
Alimentation: 3,3 à 5,5V DC, 30mA en réception et
40 mA en émission
Dimension de la carte modem radio 47x26x10 mm
869 MHz
Modem-radio 869 Mhz 500mW
Canalisation:
868,575 MHz
869,475 MHz
869,550 MHz
869,625 MHz
Programmation par cavaliers
Débit: 1200, 2400, 4800 et 19200 bits/s
Programmation par cavaliers
Interface: Half duplex, RS232 ou RS485
8 bits sans parité
interfaces transparentes
codage à correction d'erreur
Programmation par cavalier
Puissance de sortie 500 mW (27dBm)
Sensibilité meilleure que -110dBm (9600 bits/s Teb=10-3)
Température: -20°C à +60°C
Alimentation: 4,7 à 5,5V DC, 50mA en réception et
450 mA en émission
Dimension de la carte radio modem :5 3x38x10 mm
- Disponibles en boitier extérieur IP65
- Autres fréquences/débits sur demande
- Simplicité de configuration par cavaliers sans logiciel
CAMERAS HF
CAMERAS HF - N&B ou Couleur.
Télécommande et retour vidéo en HF.
Caméras transportées sur convoyeur.
Caissons étanches thermostatés.
Caméras sur Tourelles, 220 ou 12V.
Les applications sont multiples et concernent toutes les applications
de vidéo surveillance.
Surveillance d'entrepôts, grandes surfaces, contrôle
de fabrication ou de prestation,
surveillance de sites sensibles éloignés, endoscopie
industrielle ou médicale, chaînes de
production, élevages, machines, véhicules, assistance
au travail, etc.
Les caméras HF SFE peuvent être embarquées
sur casque, harnais, convoyeur, remontée
mécanique, borne mobile, téléphérique,
découverte ou présentation de sites inaccessibles,
surveillance d'avalanches, etc.
Les images peuvent être enregistrées au point de réception,
mises en mémoire (avant alarme)
et transmises par téléphone sur n'importe quel autre
site ou sur le réseau Internet.
La transmission HF doit s'effectuer à vue d'antennes. Des
relais peuvent être implantés.
L'utilisation des fréquences est soumise à autorisation.
 |
CAMERA INTELLIGENTE
SONY EVI 31 COULEUR
1/3" CCD - Zoom x 12
Tourelle haute vitesse
Auto-focus
6 positions mémoire
Auto-Tracking
Alarme vidéo-sensor
Sortie contrôle RS 232C
Générateur de date et heure
Télécommande et retour vidéo en HF ( à
vue)
Utilisation interne ou dôme extérieur. |
|
