KIT FAISCEAUX VIDEO et AUDIO ANALOGIQUES - SHF - 2,4 GHz et 5,8GHz

avec ou sans télémétrie

Emetteur 2,4 ou 5.8 GHz GHz - Conforme à la norme ETS 300 440

Utilisation libre, non soumise à autorisation

documentation faisceaux transmission vidéo analogique 2.4 ou 5,8 GHz

avec ou sans télémétrie

(doc.pdf à télécharger)

TRANSPORT D'IMAGES VIDÉO COULEUR + AUDIO - TRANSMISSION FM QUALITÉ TÉLÉVISION

Tout transport d'image et de son "sans fil".
GRANDES SURFACES et SITES INDUSTRIELS.
DÉPORT VIDÉO - DÉPORT TÉLÉVISION.
PARKINGS et HALLS D'EXPOSITION.
DÉPORT POUR ENDOSCOPIE .
ELEVAGES EN BATTERIES.
VIDÉO SURVEILLANCE.

KIT FAISCEAU RADIODOME

analogique Vidéo 5,8GHz 25mW et Télémétrie en 868MHz en 500 mW

Ce modèle est le mieux adapté pour la transmission « en temps réel et sans aucun retard » de la vidéo et la télémétrie d’un dôme ou d'une tourelle en RS 232 ou 485.

Ce modèle très abouti regroupe tout notre savoir-faire en matière de transmission radio analogique.

Les images sont de qualité « télévision », à la hauteur des caméras haute définition du marché.

RD58 vue de face - montage mât	RD58 vue arrière - montage mât

Totalement intégré, ce faisceau est destiné au transport (4000m à vue) de dômes ou caméras sur tourelles en RS485.

Une version spécifique en RS422 est destinée aux dômes ADT-Sensormatic.

Télécharger sa documentation du kit de transmission video sans fil RADIODOMEl

FAISCEAUX HERTZIENS NUMERIQUES

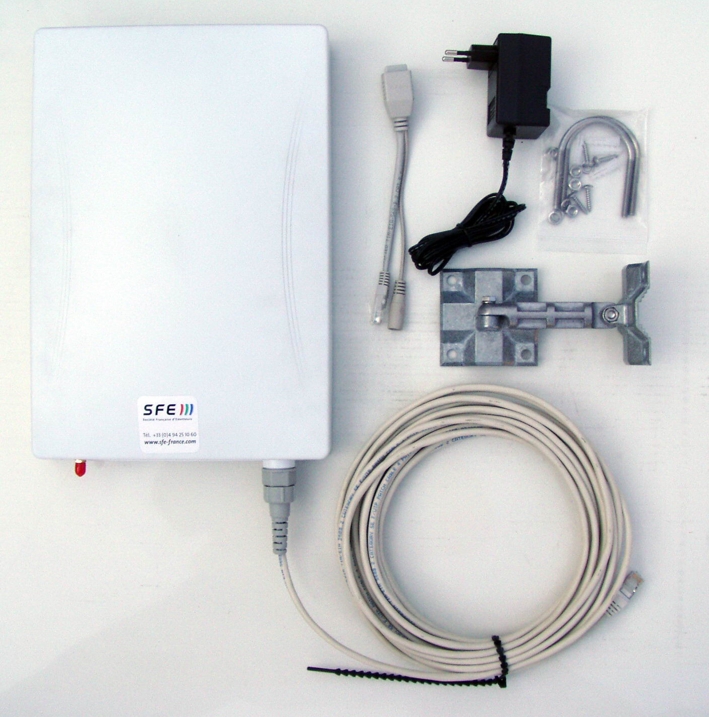

RADIOBRIDGE SFE WH-30-XX

FAISCEAU NUMERIQUE Point à multipoints

Mode propriétaire
● De une à 3 cartes radio
● Chaque carte peut travailler dans la bande 2,4 GHz ou 5,8 GHz
● Antenne intégrée et/ou sortie antenne
● Possibilité de travailler en turbo ou en duplex pour augmenter les débits

documentation faisceaux numériques (doc.pdf à télécharger 247Kb)

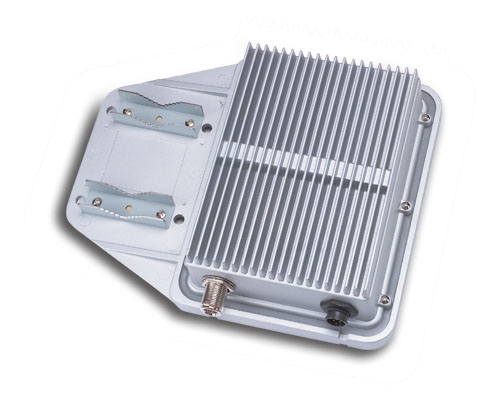

PONT HERTZIEN A HAUT DEBIT POINT A POINT

Mode propriétaire - Bande 5.8 GHz
● liaison Backbone de type " épine dorsale"
● Débit théorique 300Mbits/s, soit 150 Mbits/s utiles en mode TCP
● Antenne intégrée 21 ou 23 dBi et/ou sortie antenne parabole jusqu'à 31 dBi
● Possibilité de travailler en half ou full duplex

Nos faisceaux numériques haut débit sont de la classe 300 Mbits/s, mais nous préférons parler en débit réel ou débit utile TCP ou UDP testés.
Expliqué simplement, le débit utile est celui qui concerne uniquement le flux de données, hors corrections d’erreurs et gestion de la liaison.
Outre nos modules point à multipoints de la série WH30-xx-X, pouvant disposer jusqu’à 3 cartes radio, antenne intégrée + sorties d’antennes supplémentaires, dans notre gamme RADIOBRIDGE point à point , vous trouverez :
Le modèle RB 3001 A, qui dispose d’un débit utile de 38 Mbit/s.
Le modèle  RB-71-10-N-A dispose d’un débit utile de 100 Mbits/s et le RB-71-15-N-A-21, dispose d’un débit utile de 150 Mbits/s en TCP, pouvant aller jusqu’à 164 Mbits en UDP. Le débit indiqué concerne l’ensemble d’échanges de flux. Ce débit doit donc être partagé entre les 2 sens de transmission en cas de transmission FULL DUPLEX, soit environ 80 Mbits/s par côté. Aussitôt qu’un sens diminuera son besoin de transmission, l’autre côté disposera de plus de débit (jusqu’à 140 Mbits/s utiles en TCP, soit plus de 160 Mbits/s en UDP).

Le modèle  RB-71-15-2-N-A-21 disposant de 2 cartes radio ( 4 canaux) sur antennes intégrées et extérieures.
En full duplex permanent, nous estimons, simultanément dans les 2 sens, un flux utile de 100 Mbits/s, sans saturer l’Ethernet.
En terme de débit, cela nécessite que l’ensemble du réseau soit lui-même GIGABIT : câble, switch, etc…

La liaison radio devra être impérativement établie à vue d’antennes.

Téléchargez notre:

GUIDE DE CHOIX FAISCEAU HERTZIEN NUMERIQUE ETHERNET IP SFE

SPECIFICATIONS TECHNIQUES DE NOTRE GAMME DE FAISCEAUX HERTZIENS NUMERIQUES:

Bornes radio simple : borne radio WH-1001-A - Borne client WH-3001-A-PoE

Bornes multiradio : borne réseau multi radio WH-3002&03-A

RADIOBRIDGE - PONT RADIO - Half Duplex- point à point très haut débit:

• Pont radio à 36 Mbits utiles Pont radio RADIOBRIDGE RB-1001-A ou RB 3001 A 65 Mbits utiles
• Faisceau radio à 100 Mbits utiles Faisceau RADIOBRIDGE RB-71-10-N-A
• Pont herztien Ethernet à 150 Mbits utiles Pont hertzien RB-71-15-N-A-21

LIAISON FULL DUPLEX SIMULTANEMENT: Faisceau Hertzien full duplex RB-71-10-2-N-A-21 & RB-71-15-2-N-A-21

Schéma d'application VPU (vidéo protection urbaine)

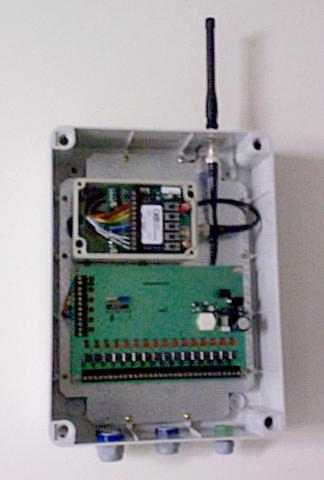

TELECOMMANDES RECOPIE DE CONTACT

système de recopie de contact 2 voies

Le système de télécommande comprend 2 éléments
distincts:
● SFE-TC2-E: boitier rail DIN de télécommande émission et son alimentation associée
● SFE-TC2-R: boitier rail DIN de télécommande réception et son alimentation associée
L'ensemble permet de transmettre:
● 2 contacts d'un endroit vers un autre
● Accusé de réception ou autres configuartions en option sur demande

Ces deux boîtiers associés aux modem radio RS485 SFE « TR433 IP 55 » ou « TR868 IP 55 » permettent de réaliser des systèmes de télécommandes offrant le déport de deux contacts (recopie à distance)

Documentation télécommande (à télécharger)

INTERFACES DE TELEMETRIE

TR433 et TR868

Transmission de données "sans fil" en 433 ou 869 MHz.

Les nouvelles interfaces de télémétrie SFE sont disponibles soit sous forme de modules outdoor autonomes pour toute application de télémétrie, soit peuvent être intégrés dans la famille de faisceaux vidéo AV-24 et AV-58 pour la commande en RS232 ou en RS485 de caméras de type dômes ou tourelles.

• Distances 500m à 4000m à vue d'antennes selon modèle.
• Disponibles en boitier extérieur IP55
• Autres fréquences/débits sur demande
• Simplicité de configuration par cavaliers sans logiciel


UTILISATION LIBRE SANS LICENCE

CARACTERISTIQUES TECHNIQUES RADIO MODEM TR433-TR868

Télémétrie pour télécommande-TR-XX-IP-PE.pdf

Faisceau Broacast vidéo et audio 5,8 GHz

-TRANSMISSIONS MICRO-ONDES VIDÉO ET AUDIO DE HAUTE QUALITÉ -

Spécifications: 6 canaux synthétisés dans la bande 5725-5875 MHz - 27 MHz de largeur de bande - 25mW e.i.r.p. (+14dBm) - figure de bruit < 10dB - seuil de réception < -70dBm - dynanique d’entrée -20dBm -75dBm - sortie antenne SMAF F 50 Ohms - VIDÉO 1Vpp 75 Ohms C.C.I.R. 405-1 Largeur de bande 25Hz - 6 MHz +- 2dB, AUDIO 0 dBm/600 Ohms - deenphasiis 50µs - bande passante 30Hz - 14 Khz +- 2dB, Température d’utilisation -20°C. +55°C - Alimentation 10-15 Vdc (400mA max.), ANTENNES: standard type hélice 14dB (1000m à vue), option antennes panneau ou parabole réception (jusqu’à 15 km à vue).
Homologué pour l’usage en Europe selon la norme I-ETS 300 440

documentation faisceaux analogiques broadcast 5.8 GHz (doc.pdf à télécharger)

Caractéristiques des faisceaux hertziens professionnels

- Modulateur IF FM TV 70 MHz
- Convertisseur- émetteur IF/ bande 1, 2, 5, 8, 10 14 et 23 GHz
- récepteur bande 2, 5, 8, 10 et 14 GHz / IF
- Démodulateur IF FM TV 70 MHz

La technologie GaAsFET est utilisée dans la fabrication des étages d'amplificateurs de puissance, préamplificateurs faible bruit et oscillateurs DRO ( 10 et 14 GHz).
En 10 et 14 GHz, le système utilise une double conversion pour émission et réception simultanées. La première FI est standard à 70 MHz et est convertie à l'aide d'un oscillateur synthétisé, aisément programmable.
Le modulateur 70 MHz et le démodulateur ont la possibilité de passer 1 canal vidéo et jusqu'à 4 canaux audio/horloge/données.
Sur demande, les ensembles microwave des modèles 10 et 14 GHz peuvent être livrés dans des racks extérieurs implantés derrière les antennes paraboliques.

Les caractéristiques techniques générales sont les suivantes:

SPECIFICATIONS

CARACTERISTIQUES DE MODULATION

CARACTERISTIQUES DU DEMODULATEUR

:EMETTEUR

RECEPTEUR

SPECIFICATIONS ( -40dBm à l'entrée du récepteur )

CARACTERISTIQUES DU MODULATEUR IF/M

CARACTERISTIQUES DU DEMODULATEUR IF/D

EMETTEUR

RECEPTEUR

CARACTERISTIQUES VIDEO NUMERIQUE

Encodeur vidéo

encodeur H264 ou HDMI-SDI- SFE 3000-E

Codeur ou décodeur vidéo mono-voie pour application de vidéosurveillance.

Utilisant le standard de compression H264, le SFE-3000-E compresse les signaux vidéo (PAL ou NTSC) et audio analogiques et les transmet en temps réel via le réseau de communication d'architecture TCP/IP. La vidéo est reçue par un PC de surveillance et/ou un récepteur. Ce dernier permet l'affichage de l'image sur un moniteur vidéo analogique traditionnel.

Le SFE-3000E grâce à son encodage H264, fourni une vidéo temps réel de haute qualité avec audio et ceci, tout en utilisant une faible bande passante.
Par soucis de flexibilité, le SFE-3000E est proposé avec des combinaisons d'interfaces différentes. L'interface Ethernet en standard peut être associées en option soit à une interface RNIS soit à une interface RTC. De la même manière, un port Compact Flash peut recevoir un système de stockage local.

Le signal vidéo peut être reçu par un simple navigateur web, par le logiciel de décodage NUUO ou par un SFE-3000D récepteur.

Le SFE-3000E supporte le contrôle distant des caméras mobiles les plus connues sur le marché. Le contrôle de matrices et de multiplexeurs est aussi possible. Le SFE-3000E intègre une détection d'activité évoluée ainsi que la possibilité de gérer un signal d'alarme de type contact sec. Le déclenchement de l'alarme est transmis à l'opérateur qui est en mesure de piloter les périphériques distants et d'actionner des équipements grâce au relais intégré au SFE-3000E .

Les deux ports série du SFE-3000E offrent des fonctions supplémentaires notamment pour la transmission de données transparentes.

En résumé, le SFE-3000E est idéalement positionnée pour les applications nécessitantes une qualité d'image supérieure à moindre coût. Il bénéficie des dernières technologies en matière de compression vidéo et propose de nombreuses fonctionnalités de gestions d'alarmes et de contrôle de périphériques vidéo distants, ce qui fait de lui l'outil essentiel pour garantir la sécurité des biens et des personnes

Nouveau ! version HDMI-SDI, nous consulter

Enregistrement

L'enregistrement vidéo numérique automatisé sur PC

NUUO NVR : Module d'enregistrement vidéo numérique sur réseau d'architecture TCP/IP ajoutant des fonctionnalités d'enregistrement au logiciel d'exploitation NUUO.

Un ou plusieurs modules d'enregistrement NUUO NVR peuvent être installés sur le réseau. Chaque module NUUO NVR associé à des capacités de stockage permet de répondre efficacement aux attentes des utilisateurs tant en terme de qualité d'enregistrement qu'en terme de facilité d'utilisation. En effet, NUUO NVR est complètement autonome et permet, pour la version la plus évoluée, d'enregistrer plus de 50 flux vidéos, simultanément à 25 images par seconde chacun.

Grâce à NUUO NVR, les enregistrements peuvent être continus, planifiés dans le temps ou déclenchés sur alarme avec la possibilité de rêgler la durée des séquences pré- et post-alarme.
Une fois le programme NUUO NVR exécuté, il est géré à distance ou en local par le logiciel NUUO.

L'utilisation du logiciel NUUO pour la gestion des modules NUUO NVR, de par l'utilisation de ses fonctions multicast, permet d'avoir plusieurs utilisateurs qui visualisent, relisent et enregistrent des événements au même moment.
De plus, le logiciel NUUO offre de puissants outils de relecture et de recherche de séquence vidéo enregistrées. Cette recherche et cette relecture peuvent se faire pour plusieurs caméras en même temps. La gestion des enregistrements se fait ainsi plus rapidement que sur un système classique d'enregistrement et ceci peut importe au se trouve l'enregistrement sur le réseau (localement sur le transmetteur, sur un module NUUO NVR ou encore sur une baie de stockage centrale sur laquelle les enregistrements peuvent être automatiquement exportés).
L'exploitation des enregistrements est donc largement optimisée.

Les composants NUUO et NUUO NVR utilisant toutes les possibilités des réseaux, il n'y désormais quasiment plus aucunes limitations en ce qui concerne les capacités de stockage, le nombre de sources vidéo et le nombre d'utilisateurs. L'utilisation de NUUO NVR rend donc l'installation de vidéosurveillance plus efficace, plus flexible et ceci avec un rapport prix/performances exceptionnel !

Supervision

La supervision est réalisée à l'aide d' un logiciel de télé-surveillance qui assure le décodage multimédia. Il joue le rôle de récepteur pour les transmissions simultanées de plusieurs sources d'images, de sons et de données provenants de plusieurs sites.

Toutes ces informations sont transmises par l'intermédiaire de différents réseaux (RNIS, LAN, GSM ou RTC) et sont affichées en temps réel sur l'écran du PC de surveillance sur lequel VSS 3900 est installé.

Le logiciel de supervision a été développé spécifiquement pour faciliter les tâches de télésurveillance : . en effet, la gestion de la cartographie des sites est intégrée (gestion des plans et des liens) . l'alarme est automatiquement localisée sur le plan concerné . l'état des contacts d'alarme ainsi que leurs emplacements est également représenté sur le plan . l'accès à l'image est disponible par un seul clic de souris ... . les procédures de gestion des alarmes sont stockées dans la base de données et apparaissent à l'opérateur qui n'a qu'à les suivre...

Ainsi, la tâche de l'opérateur de télé-surveillance est simplifiée et canalisée Tous les événements sont tracés dans la base de données interne du logiciel de sorte qu'un contrôle des alarmes arrivées et des temps de traitement soit aisée. Il gère plusieurs communications et remontées d'alarmes simultanées. Les images et sons peuvent être enregistrées sur le disque du PC pour une exploitation ultérieure. L'utilisateur peut ainsi gérer plusieurs événements provenants de sites différents. Ce logiciel, basé sur Windows 95, Windows 98 et Windows NT, est adapté pour les applications individuelles comme pour les applications complexes de vidéo surveillance où plusieurs sites et plusieurs événements sont à surveiller simultanément. Il est basé sur le standard H320 de vidéoconférence. Le PC de décodage vidéo est ainsi en mesure d'afficher à l'écran toute image provenant d'une solution de vidéotransmission basée sur le standard H320 Tout le potentiel fonctionnel du logiciel de Supervision s'exprime quand le logiciel est utilisé conjointement aux équipements de transmission vidéo .

Il permet alors la configuration complète des équipements en terme de gestion d'alarme et de configuration des transmissions ainsi que le contrôle aisé des caméras connectées (zoom, orientation.).

NUUO : Logiciel de réception d'alarmes, de supervision et d'enregistrement vidéo permettant la gestion à distance d'une application de vidéo surveillance sur réseau.

Avec NUUO, Vous pouvez recevoir, décoder, afficher et enregistrer de multiples signaux vidéo/audio/données à travers n'importe quel réseau IP (LAN, WAN). La réception des informations se fait d'une manière simple et ordonnée afin de permettre une réaction rapide et efficace en cas d'alarme ou d'événement.
Grâce à son architecture basée sur une gestion de plans de site successifs, NUUO est vraiment très simple d'utilisation. Les plans concernés sont automatiquement appelés dès qu'une alarme est déclenchée. NUUO effectue le travail d'une matrice et d'un multiplexeur en permettant le groupement, et l'affichage multiple de signaux vidéo non seulement sur l'écran informatique de la station de supervision, mais aussi sur des moniteurs analogiques traditionnels.

NUUO intègre des fonctionnalités de rondes virtuelles automatisées, grâce à des scénarios entièrement configurables. Son journal d'alarme permet une gestion professionnelle des événements et ceci sur différentes stations de travail. Les enregistrements des événements d'alarme et des actions effectuées, enregistrés sur sa base de données, rendent plus efficaces les analyses postérieures à la gestion d'un événement.

Un planificateur de tâches d'enregistrement automatiques ainsi qu'un système évolué d'archivage et de gestion des archives, octroient à l'utilisateur, de nombreuses options pour la relecture, l'analyse , le reporting, l'export et l'impression des données enregistrées.

Grâce à la gestion de groupes de travail et à l'utilisation des mots de passe, chaque utilisateur dispose de son interface complètement personnalisée en fonction des tâches qu'il doit accomplir.
L'utilisation du logiciel NUUO simplifie non seulement le travail des opérateurs, mais surtout le management des équipements distants par l'administrateur.

RLR

Réseau Local Radio

Applications vidéo surveillance:

Domaine Public /sécurité urbaine - Sécurité privée - Commercial - Médical

Solution vidéo et réseau numérique sans fil Le RLR (réseau Local Radio)- 5,8 GHz à haut débit est la solution moderne pour les installations de vidéo surveillance sur sites distants.

Caméras, fixe, tourelle ou dôme, sont connectés à l'encodeur (modèle à 1 ou 4 caméras)

Le système est équipé d'un détecteur de mouvement pour déclenchement d'alarme.

Le signal vidéo est transmis en hertzien numérique vers le poste de contrôle. Les images peuvent être traitées directement sur un moniteur de contrôle ou être visualisées directement sur PC à l'aide du logiciel vidéo.

L'encodeur dispose d'un tampon de stockage des images avant alarme. En option, un disque dur supplémentaire permet un enregistrement longue durée. Il est équipé d'une entrée de contrôle (potentiel-free via coupleur optique), d'une sortie relais et d'une interface série bi directionnelle Rs232, Sub-D9-pin, Rs422 et Rs485. Le récepteur hertzien reçoit les données et les transmet au PC de contrôle et/ou au décodeur vidéo. Les images sont visualisée sur le PC de supervision et/ou un moniteur. Les caméras sur tourelles ou dômes peuvent être pilotés directement depuis le logiciel (cf. liste des protocole admis) ou à l'aide de leur clavier-pupitre d'origine.

Le logiciel de contrôle multimédia permet le décodage et l'enregistrement des images vidéo, en direct et simultané, du son et des données provenant des différents sites existants. Toutes les informations peuvent être traitées, imprimées et archivées sur le disque dur du PC (PentiumII 300MHz, 65 MB RAM, Carte Ethernet, Windows NT(0.4 ou plus) ou Windows 95). Ces informations pourront être utilisées ultérieurement, si nécessaire.

RADIOCOMMANDES

CARACTERISTIQUES TECHNIQUES:
Balise H. F. Fonction émetteur / alarme.
Emetteur 433 MHz - 10 mW ou 869 MHz 500mW codé,
conforme à la norme, utilisation libre.
Option booster jusqu’à 50 Watts (avec autorisation)
Récepteur codé , sensibilité 0,5 µV.
Consommation en veille: 50 mW/12V.
Antenne d'émission omnidirectionnelle
option antenne à gain pour liaison longue distance
Consommation en alarme: 150 mW/12V (version 10 mW).
Dimension boîtier 160 x 100 x 55 mm.
Option antenne de réception à gain
Micro-switch anti effraction.
Durée de vie de la pile:
1 heure en émission.
5 ans en veille.

Documentation balise (à télécharger)

CAMERAS HF
CAMERAS HF - N&B ou Couleur.
Télécommande et retour vidéo en HF.
Caméras transportées sur convoyeur.
Caissons étanches thermostatés.
Caméras sur Tourelles, 220 ou 12V.

Les applications sont multiples et concernent toutes les applications de vidéo surveillance.
Surveillance d'entrepôts, grandes surfaces, contrôle de fabrication ou de prestation,
surveillance de sites sensibles éloignés, endoscopie industrielle ou médicale, chaînes de
production, élevages, machines, véhicules, assistance au travail, etc.

Les caméras HF SFE peuvent être embarquées sur casque, harnais, convoyeur, remontée
mécanique, borne mobile, téléphérique, découverte ou présentation de sites inaccessibles,
surveillance d'avalanches, etc.
Les images peuvent être enregistrées au point de réception, mises en mémoire (avant alarme)
et transmises par téléphone sur n'importe quel autre site ou sur le réseau Internet.
La transmission HF doit s'effectuer à vue d'antennes. Des relais peuvent être implantés.
L'utilisation des fréquences est soumise à autorisation.

CAMERA INTELLIGENTE SONY EVI 31 COULEUR 1/3" CCD - Zoom x 12 Tourelle haute vitesse Auto-focus 6 positions mémoire Auto-Tracking Alarme vidéo-sensor Sortie contrôle RS 232C Générateur de date et heure Télécommande et retour vidéo en HF ( à vue) Utilisation interne ou dôme extérieur.

/TRACKING - ANTENNE DE POURSUITE

Réception longue distance

Vidéo embarquée sur hélicoptère

TRACKING EN RADIOFREQUENCE 2,4 ou 5,8 GHz.
